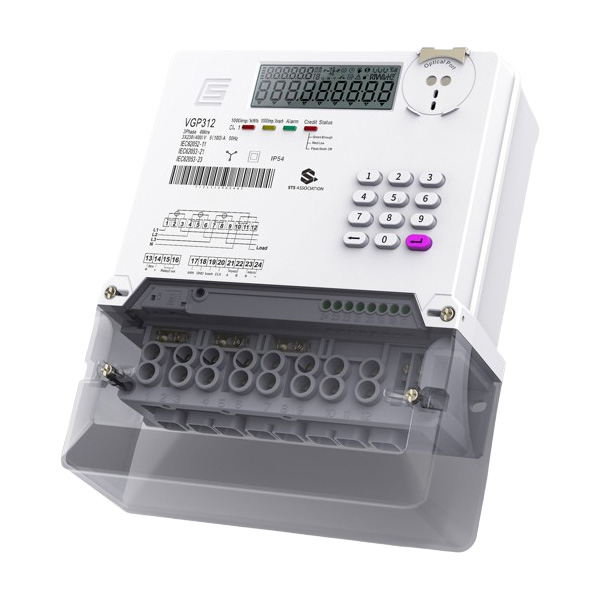

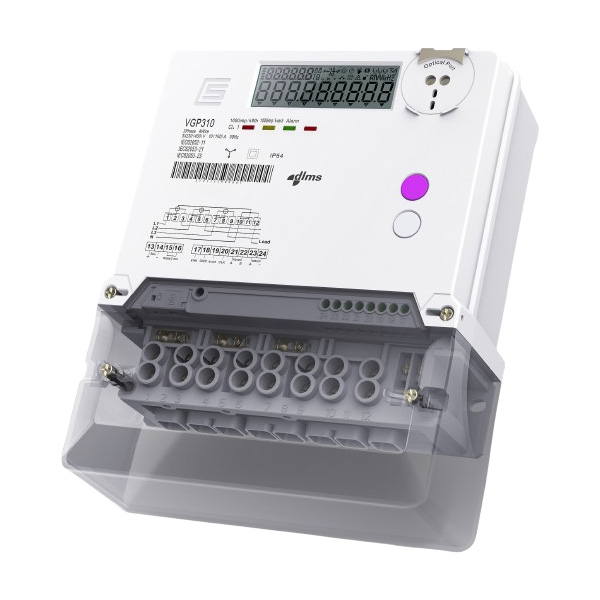

Üç Fazalı Smart Hazırlama Ölçüsü

Xinkong Üç fazalı Smart hazırlayan sayğac. BU Yaşayış istehlakçıları üçün nəzərdə tutulmuşdur Smart Grid təşəbbüsləriniz üçün güclü təməl təmin edir.

Sorğu göndərin

Məhsul təsviri

Ərizə

Üç fazalı, dörd naqilli şəbəkədə istifadə üçün çox funksiyalı ağıllı elektrik sayğacı.

Aktiv və passiv enerjinin və üç şəbəkənin parametrlərinin birbaşa ölçülməsinə imkan verir.

Bütün tarif qruplarının alıcıları üçün nəzərdə tutulmuşdur.

Bütün ağıllı sistemlərlə işləmək üçün nəzərdə tutulmuşdur

Funksional xüsusiyyətlər

1. Ölçmə

3P4W bağlantısı, Birbaşa əlaqə

2.Seqmentləşdirilmiş LCD displey

Ekran sahəsinin ölçüsü: 67mm x 21mm Displey rəqəminin ölçüsü: 5.1mm x10mm Böyük 8-Seqmentli Displey Konfiqurasiya edilə bilən atuomatik və əl ilə ekran siyahısı Əsas güc olmadan oxuna bilən displey Aşağı işıq şəraitində oxunmanı artırmaq üçün arxa işıq (isteğe bağlıdır).

3.Güc seçimləri olmadan oxumaq

Quraşdırılmış Litium Batareya (isteğe bağlı)

Əlavə Super kondansatör (isteğe bağlı)

4. Billing data

12-Ay (Tarix və vaxt, enerji, maksimum tələb, məcmu maksimum tələb).

5. Saat və təqvim

Dəqiqlik (gündəlik sapma): 0.5s (@23°C)

Güc olmadan 10 il ehtiyat nüsxə müddəti (litium batareya)

Təqvim növü konfiqurasiya edilə bilər: AAGGY, GGGGY, İYAGG.

6. Profili yükləyin

90 gündən çox saxlama (3 kanal, 15 dəqiqəlik fasilələr)

Saxlama Vaxtı/Status/Enerji/Tələb/Ani Orta/Minimum/Maksimum Dəyərlər İnteryal Müddət…

Proqramlaşdırıla bilən intervallar.

7. Hadisələr və Müdaxilələrin aşkarlanması və Siqnallar

Vaxt ştampları və status sözü ilə bütün hadisələr üçün qeyd

Qapaq açıq, terminal qapağı açıq, güclü maqnit sahəsi üçün qabaqcıl müdaxilənin aşkarlanması

Bypass, əks cərəyan, həddindən artıq gərginlik, aşağı gərginlik...

8. Rabitə

Optik port (isteğe bağlı), RS-485 Multi-Drop (isteğe bağlı)

Daxili PLC modulu və ya dəyişdirilə bilən rabitə modullarından birini istifadə edən uzaq sistemlə əlaqə Standart: IEC 62056-21, DLMS/COSEM, STS

Yerli klaviatura (isteğe bağlı)

9. Təhlükəsizlik

Avtorizasiya və şifrələmə daxil olmaqla DLMS/COSEM protokolu ilə təhlükəsiz rabitə. 4-ə qədər Müstəqil Təhlükəsizlik Səviyyəsi, Bütün portlar üçün məlumat girişinin idarə edilməsi.

Texniki Parametr

Nominal gərginlik	3x120/208V, 3x220/380V İş gərginliyi diapazonu 80%...120%Un
Nominal (maksimum) cərəyan	5(60)A,5(80)A,5(100)A，5(120)A
Nominal tezlik	50Hz və ya 60Hz，±5%
Başlanğıc cərəyanı	Aktiv üçün 0,4%Ib Reaktiv üçün 0,5%Ib (isteğe bağlı)
Dəqiqlik	IEC Sinfi 1/2
Sayğac sabit	1000 imp/kwh 1000 imp/kvarh (isteğe bağlı)
Rabitə portları	Optik port (isteğe bağlı) RS-485 Multi-Drop (isteğe bağlı)
RWP və Vaxt ehtiyat nüsxəsi	Super kondansatör (isteğe bağlı Daxili batareya (isteğe bağlı)
Funksiya düyməsi	Ekran (isteğe bağlı) Klaviatura (isteğe bağlı)
Elektron çıxışlar	RS485 vintlər
Ekoloji	İşləmə diapazonu: -25°C ilə +60°C Limit diapazonu: -40°C ilə +75°C Saxlama diapazonu: -40°C - +80°C Nisbi Rütubət: 95%-ə qədər 30 gün ərzində kondensasiya olunmur Giriş Mühafizəsi: IP54 (Qapıda)
Enerji istehlakı	Gərginlik Dövrü (aktiv)≤ 2W Gərginlik Dövrü (görünür)≤10VA Cari dövrə ≤4VA
İzolyasiya gücü EMC	AC gərginlik testi 4.4kV İmpuls gərginlik testi 8kV Elektrostatik boşalmalar(Əlaqə boşalmaları) 8kV Elektrostatik boşalmalar(Hava boşalmaları) 15kV 6kV-da dalğalanmaya qarşı müqavimət testi Sürətli keçici partlayış testi 4.4kV Elektromaqnit RF sahələri (80MHz-dən 2000MHz-ə qədər) 10V/m (cari ilə), 30V/m (cərəyansız)
İzolyasiya qorunması	II sinif
Sızdırmazlıq	Vida Ultrasonik qaynaq
Çəki	Təxminən 1,25 kq
Ölçü (Y xGxD)	Qısa terminal qapağı ilə 205mm x 171mm x 69mm
