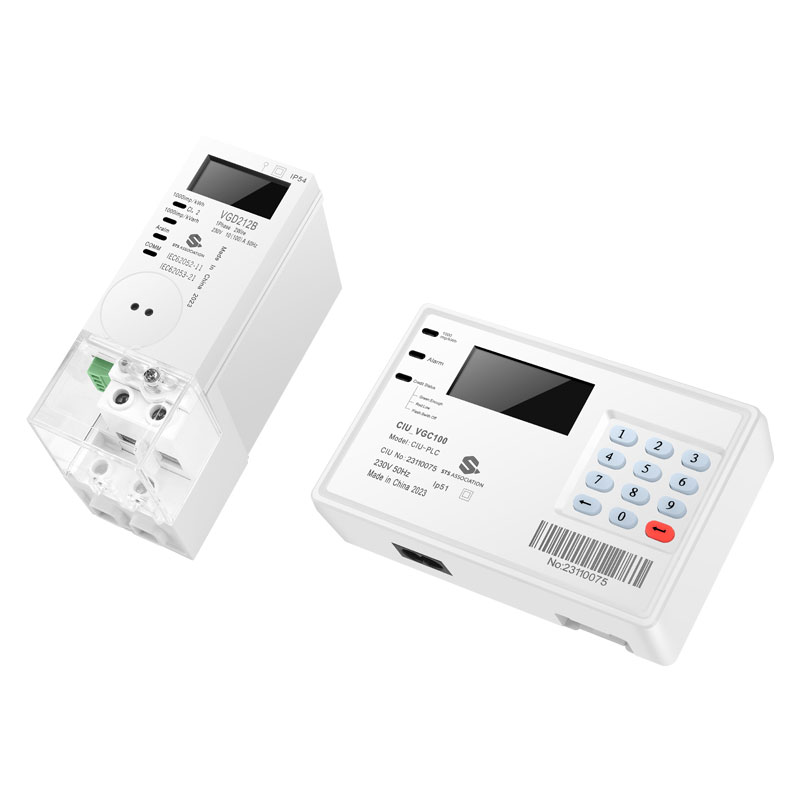

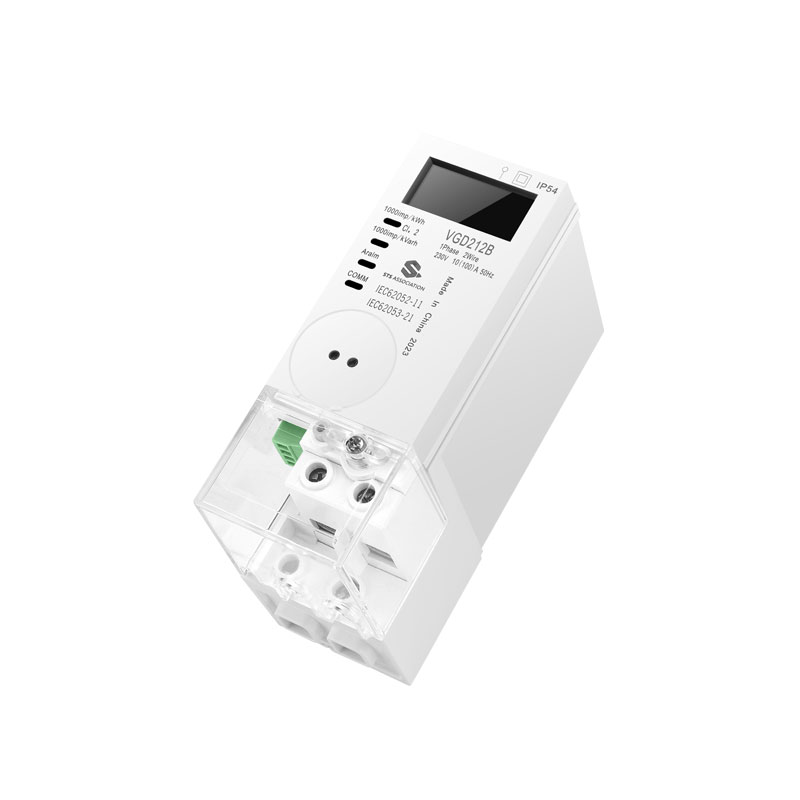

Tək Fazalı Din-relsli Hazırlama Ölçüsü

Xinkong Tək fazalı din-rels sayğacı hazırlayır. BU sayğac yaşayış istehlakçıları üçün nəzərdə tutulmuşdur, Smart Grid təşəbbüsləriniz üçün güclü bir təməl təmin edir.

Sorğu göndərin

Məhsul təsviri

Ərizə

1.Birfazalı şəbəkədə istifadə üçün çoxfunksiyalı ağıllı elektrik sayğacı,iki telli.

2.Aktiv və passiv enerjinin və üç şəbəkənin parametrlərinin birbaşa ölçülməsinə imkan verir.

3.Bütün tarif qruplarının alıcıları üçün nəzərdə tutulmuşdur.

4.Bütün ağıllı sistemlərlə işləmək üçün nəzərdə tutulmuşdur.

Funksional xüsusiyyətlər

1. Ölçmə

1P2W bağlantısı, Birbaşa əlaqə

2. Ani dəyərlər

Gərginlik, Cərəyan, Güc, Güc faktoru, Tezlik...

3. İstifadə vaxtı

4-ə qədər tarif, Gündəlik, Həftəlik, Aylıq, İllik və Xüsusi (100-ə qədər)

4.Seqmentləşdirilmiş LCD displey (isteğe bağlı)

a. Ekran sahəsinin ölçüsü: 36mm x 15.6mm

b. Ekranın rəqəm ölçüsü: 4,45 mm x 8,8 mm

c. Böyük 8 Seqmentli Ekran

d. Konfiqurasiya edilə bilən atuomatik və əl ilə ekran siyahısı

e. Əsas güc olmadan oxuna bilən ekran

f. Aşağı işıq şəraitində oxunuşu artırmaq üçün arxa işıq (isteğe bağlı)

5. Profili yükləyin

a. 90 gündən çox saxlama (3 kanal, 15 dəqiqəlik fasilələr)

b. Saxlama:Vaxt/Status/Enerji/Tələb/Ani,Orta/Minimum/Maksimum Dəyərlər İnterval Müddəti üçün…

c. Proqramlaşdırıla bilən intervallar

6. Ünsiyyətlər

a. Optik port (isteğe bağlı)

b. RS-485 Multi-Drop (isteğe bağlı)

c. Daxili PLC odule və ya dəyişdirilə bilən rabitə modullarından birini istifadə edərək uzaq sistemlə əlaqə

d. Standart: IEC 62056-21, DLMS/COSEM, STS

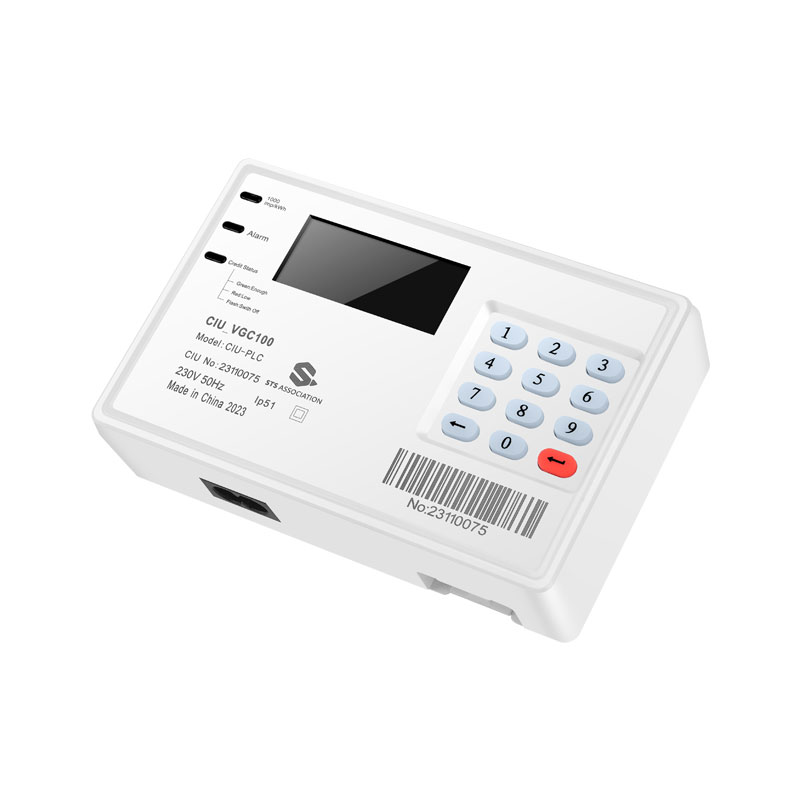

e. Yerli klaviatura (isteğe bağlı)

7. Hadisələr və müdaxilənin aşkarlanması və həyəcan siqnalları

a. Vaxt ştampları və status sözü ilə bütün hadisələr üçün qeyd

b. Qapaq açıq, terminal qapağı açıq, güclü maqnit sahəsi üçün qabaqcıl müdaxilənin aşkarlanması

c. Bypass, əks cərəyan, həddindən artıq gərginlik, aşağı gərginlik...

8. Təhlükəsizlik

a. Avtorizasiya və şifrələmə daxil olmaqla DLMS/COSEM protokolu ilə təhlükəsiz rabitə

b. 4 Müstəqil Təhlükəsizlik Səviyyəsinə qədər

c.Bütün portlar üçün verilənlərə çıxışın idarə edilməsi

Texniki Parametr

Nominal gərginlik	1.1P2W 120V/240V 2.İş gərginliyi diapazonu 80%...120%Un
Nominal (maksimum) cərəyan	5(40)A,5(60)A,5(80)A,5(100)A
Nominal tezlik	50Hz və ya 60Hz，±5%
Başlanğıc cərəyanı	Aktiv üçün 0,4%Ib Reaktiv üçün 0,5%Ib (isteğe bağlı)
Dəqiqlik	IEC Sinfi 1/2
Sayğac sabit	1000 imp/kWh 1000 imp/kvarh (isteğe bağlı)
Rabitə portları	Optik port (isteğe bağlı) RS-485 Multi-Drop (isteğe bağlı)
RWP və Vaxt ehtiyat nüsxəsi	RWP və Vaxt ehtiyat nüsxəsi
Funksiya düyməsi	Heç biri
Elektron çıxışlar	RS485 vintlər
Ekoloji	İşləmə diapazonu: -25°C ilə +60°C Limit diapazonu: -40°C ilə +75°C Saxlama diapazonu: -40°C - +80°C Nisbi Rütubət: 95%-ə qədər 30 gün ərzində kondensasiya olunmur Girişdən qorunma: IP54 (qapıda)
Enerji istehlakı	Gərginlik Dövrü (aktiv)≤2W Gərginlik Dövrü (görünür)< 10VA Cari dövrə≤ 4VA
İzolyasiya gücü EMC	AC gərginlik testi 4.4kV İmpuls gərginlik testi 8KV Elektrostatik boşalmalar(Əlaqə boşalmaları) 8KV Elektrostatik boşalmalar(Hava boşalmaları) 15KV İmmunitet testi 6KV Sürətli keçici partlayış testi 4.4KV Elektromaqnit RF sahələri (80MHz - 2000MHz) 10V/m (cari ilə), 30V/m (cərəyansız)
İzolyasiya qorunması	II sinif
Sızdırmazlıq	Vida Ultrasonik qaynaq
Çəki	Təxminən 0,75 kq
Ölçü (Y xGx D)	Qısa terminal qapağı ilə，144mmx54mm x 95mm
