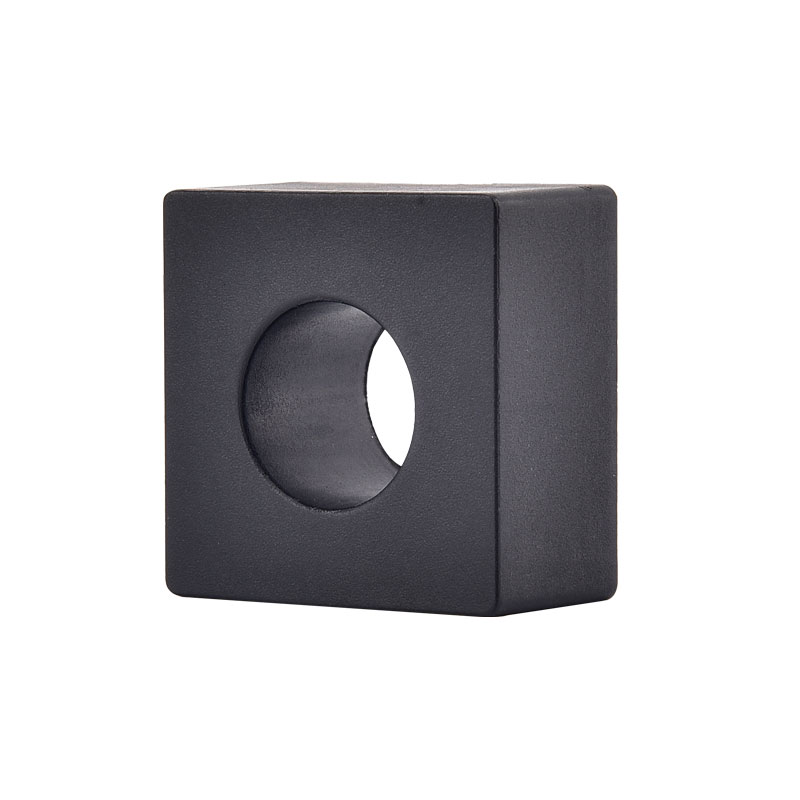

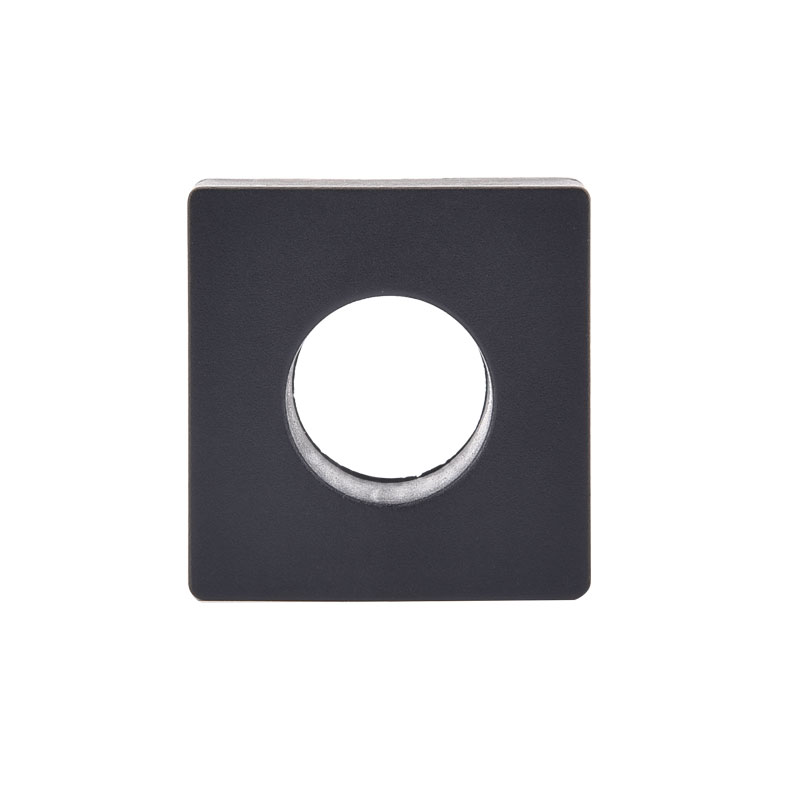

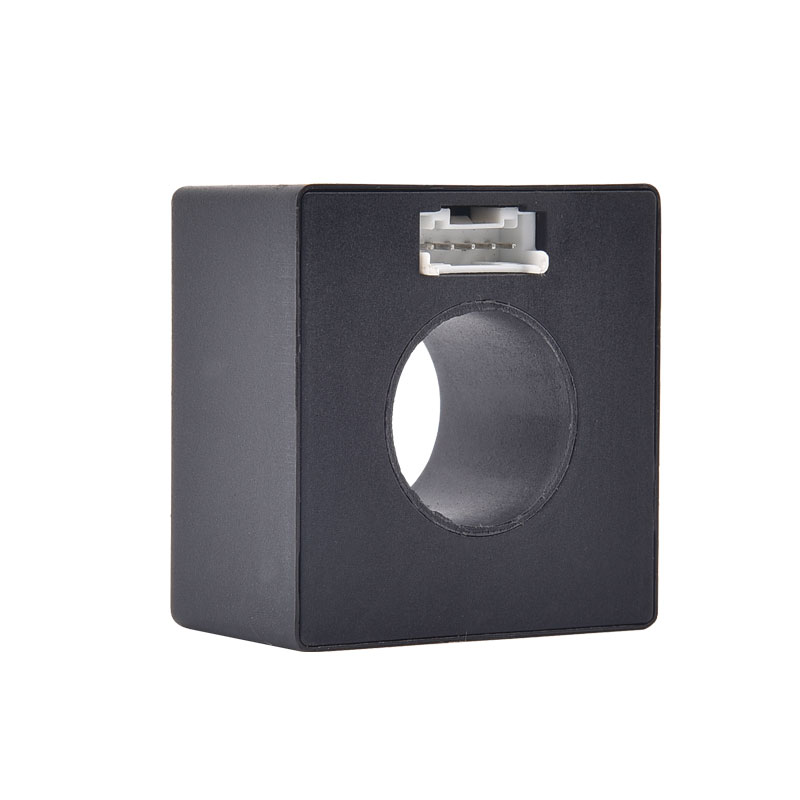

Aşağı istehlak b tipli sızma sensoru

Xinkong, uzun illər təcrübəsi olan bir professional az istehlak b tipli sızma sensoru istehsalçısı və təchizatçıdır. Aşağı istehlak B tipli sızanma sensoru bir çox tətbiqetməni qarşılaya bilər, əgər keyfiyyətli xidmətlərimizlə maraqlanırsınızsa, indi bizə müraciət edə bilərsiniz və bu cihazların vacib təhlükəsizlik funksiyası bütün sistemin yerdən olan sızma cərəyanına nəzarət edir. Qüsurlu bir sistem insanlar üçün təhlükəli ola bilər və ya yanğınlara səbəb ola bilər. İndiyə qədər gəlməzdən əvvəl, güc modulları şəbəkədən ayırmalıdır. Sızma cərəyanında DC və AC komponentləri var. Buna görə AC / DC-Həssas bir monitorinq vahidi lazımdır.

Sorğu göndərin

Məhsul təsviri

Xinkong, keyfiyyətli xidmət üçün tanınan bir istehlak b tipli sızma sensoru istehsalçısı və təchizatçısıdır. Wenzhou Xinkong İdxal və İxrac Co, Ltd, elmi tədqiqat, istehsal və satış inteqrasiya edən yenilikçi bir müəssisədir. Şirkətin satış şəbəkəsi Avropa və Cənub-Şərqi Asiya kimi bir çox ölkəni və bölgələri əhatə edir və məhsulun keyfiyyəti və xidməti müştərilər tərəfindən yaxşı qəbul edilir. Bizdən aşağı istehlak b tipli sızma sensoru almaq üçün əmin ola bilərsiniz.

Xüsusiyyət

■ Tək tədarük +5 v

■ Yüksək və aşağı səviyyədə çıxış

■ Özünü test funksiyası

■ PCB lövhəsinə quraşdırılmışdır

Proqramlar

■ Torpaq günahının aşkarlanması

■ Elektrikli nəqliyyat vasitəsi

■ Converter sızma cari aşkarlanması

Standart

■ IEC 62752 qalıq cari tələblər üçün tətbiq olunur

■ IEC 62955 üçün tətbiq olunan RDC-MD üçün qalıq cari tələblər

■ komponentlər tam doldurulmuş rohs / çatdırmaq üçün hazırlanmışdır

Xülasə

Bu cihazların vacib bir təhlükəsizlik funksiyası, bütün sistemin yerdən elektrik modullarından sızma cərəyanına nəzarət edir. Qüsurlu bir sistem insanlar üçün təhlükəli ola bilər və ya yanğınlara səbəb ola bilər. İndiyə qədər gəlməzdən əvvəl, güc modulları şəbəkədən ayırmalıdır. Sızma cərəyanında DC və AC komponentləri var. Buna görə AC / DC-Həssas bir monitorinq vahidi lazımdır.

XKCA seriyası qalıq cari aşkar modulu, xüsusən elektrikli nəqliyyat vasitələri, elektrikli motosiklet, elektrikli velosipedlər, şarj haqqı və güc təhlükəsizliyi rüsumları üçün ictimai şarj stansiyalarında geniş tətbiq olunur. Sadə istifadə və asan quraşdırma təklif edir.

Tipik tətbiq sxematik:

PİN tərifi:

Pin nömrəsi	Rəmzi	Pin tipi	Funksiyalar
1	Vdd	Güc	Modul güc təchizatı, standart gərginlik 5Vdc 4.85 ~ 5.15VDC, Güc Çıxış qabiliyyəti> 100MA daxil olmaq üçün tələb olunan gərginlik girişi Enerji təchizatı Ripple ≤ 150mv
2	Gəzinti	Çıxış	Qalıq cərəyan həddini aşdıqda, çıxış səviyyəsi altdan yüksəklərə qədər dəyişir
3	Gnd	Güc	Torpaq
4	Cil	Giriş	Bu pin 0VDC-yə aparıldıqda, modul sıfır nöqtə sürüşməsini hesablayacaq və kalibrləmə əməliyyatını başa çatdırmaq üçün MCU-da qeydiyyatdan keçmək üçün dəyəri saxlayacaqdır. Cal funksiyasından istifadə edərkən, qeyri-müəyyən cari axını təmin etmək üçün əsas dövrə kəsilməlidir
5	Test	Giriş	Şarj etməyə başlamazdan əvvəl, məhsulun normal olaraq fəaliyyət göstərdiyini yoxlamaq üçün bu PİN vasitəsilə məhsul üzərində bir simulyasiya testini həyata keçirin

Elektrik / etibarlılıq xüsusiyyətləri:

	Kömürləşdirmək	Dəq	Tip	Maksimum	Vahidi
1	İlkin nominal rms cari (1fas / 3fase)		32	80	A
2	Təchizat gərginliyi	4.85	5	5.15	V
3	Nisbi rütubət			95	%
4	Ətraf mühitin istiliyi	-40		+105	℃
5	Ətraf mühitin saxlanması istiliyi	-20		+65	℃
6	Enerji istehlakı			≤110	mw
7	Gərginlik girişi / çıxış, aşağı səviyyədədir	0		0.6	V
8	Gərginlik girişi / çıxış, yüksək səviyyədədir	4.2		5	V
9	Nəzəri dizayn həyatı		≧ 20		Yamac
10	Əməliyyat hündürlüyü			≤4000	m

Gəzinti cərəyanı (qalıq cari ilə əlaqəli xüsusiyyətlər):

	Vaqiar	Freq	Dəq	Tip	Maksimum	Vahidi
1	S-dc	-	3	4.5	6	ma
2	2pdc	-	3.5	5	7	ma
3	3pdc	-	3.1	4.5	6.2	ma

Gəzinti vaxtı (qalıq cari ilə əlaqəli xüsusiyyətlər):

	Vaqiar	Freq	Cərəyan	Tip	Maksimum	Vahidi
1	S-dc	-	6MA	100	1000	ms
2	S-dc	-	60MA	50	300	ms
3	S-dc	-	200MA	50	100	ms
4	2pdc	-	60MA	50	300	ms
5	2pdc	-	200MA	50	100	ms
6	3pdc	-	60MA	50	300	ms
7	3pdc	-	200MA	50	100	ms

Not-time (qalıq cari ilə əlaqəli xüsusiyyətlər):

	Vaqiar	Freq	Cərəyan	Aşağı həddi	Vahidi
1	Ac	50hz	30MA	∞	ms
2	Ac	50hz	60MA	300	ms
3	Ac	50hz	150ma	80	ms
4	Ac	50hz	5a	80	ms

Məhsul ölçüsü (mm):

Qeyd: Terminal telləri düzəldilə bilər.

Zamanlama diaqramı:

■ VDD Gücləndirici Sürət ≤ 5MS / V

■ T1 gözləmə müddəti olaraq, T1 ≥ 100 m təklif olunur

■ 50MS≤ T2≤100MS, CAL PIN, 50 m-dən çox vaxt, məhsul sıfır mərhələyə girməyə başlayır

■ T3≥500MM və sıfırın tamamlanmasını gözləyin

■ T4≈400MS və T3 tətbiq olunmazdan əvvəl T3-nin tamamlanmasına qədər test özünü test siqnalını gözləməlidir

■ Gəzinti PİN Çıxış Yüksək Müddəti TX = 100MS (özünü test funksiyasını yoxlayın)

■ TY = 100MS Gəzinti PİN yüksək səviyyəli solma vaxtıdır (özünü test yoxlamasını deaktiv edir)

Özünü test dövrə:

■ 2-ci DC qalıq cərəyanını yaratmaq üçün ZCT-də genişlənmə
■ Tipik dəyər yaratmaq üçün VDD istifadə etməklə = 6.53 Madc simulyasiya edilmiş qalıq cərəyanı
■ Bu cərəyan, sistemin düzgün işləməsini sınamaq üçün ən çox məhdudlaşdırıcı vəziyyətdir

Rəqəmsal siqnal flip həddi:
