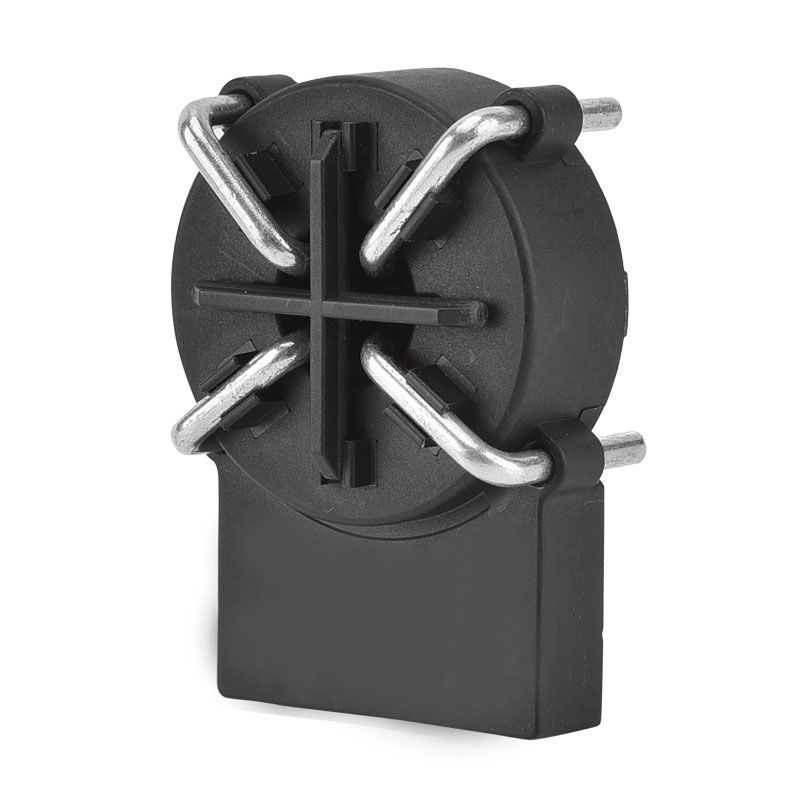

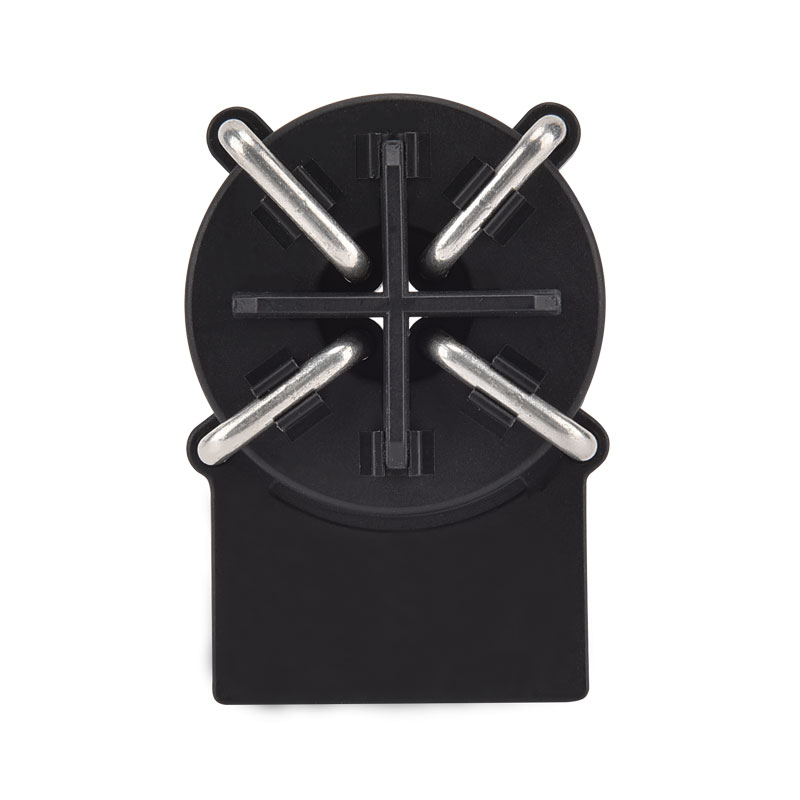

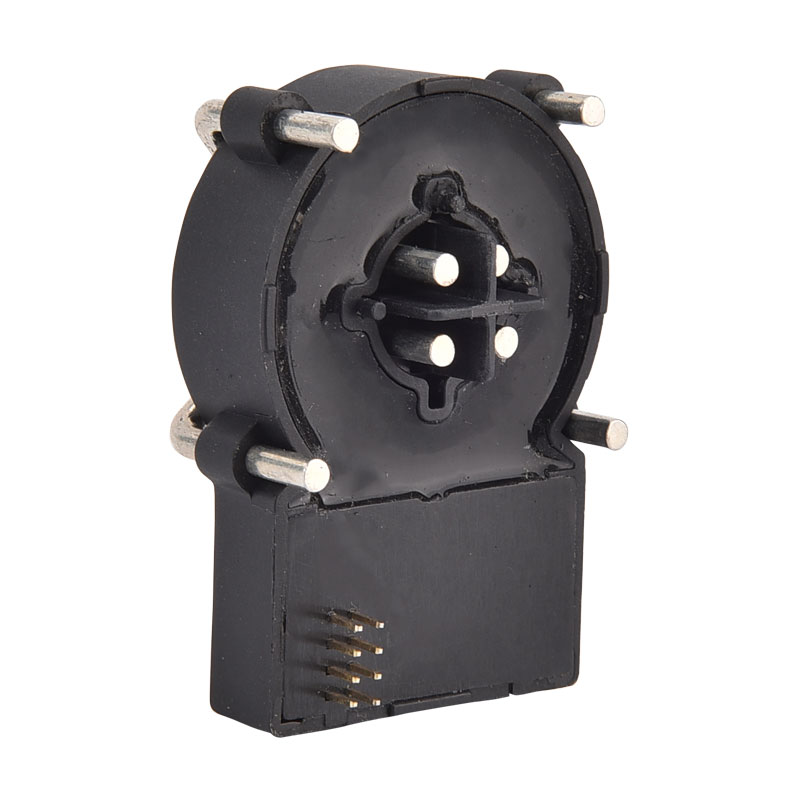

EV şarj cihazı hissələri qalıq cari monitorinq vahidi

Xinkong, bir professional EV şarj cihazı hissələri, uzun illər təcrübəsi olan qalıq cari monitorinq vahidinin istehsalçısı və təchizatçısıdır. EV şarj cihazı qalıq cari monitorinq vahidi bir çox tətbiqetməni qarşılaya bilər, əgər keyfiyyətli xidmətlərimizlə maraqlanırsınızsa, indi bizə müraciət edə bilərsiniz və bu cihazların vacib təhlükəsizlik funksiyası yerdən olan bütün sistemin sızma cərəyanına nəzarət edir. Qüsurlu bir sistem insanlar üçün təhlükəli ola bilər və ya yanğınlara səbəb ola bilər. İndiyə qədər gəlməzdən əvvəl, güc modulları şəbəkədən ayırmalıdır. Sızma cərəyanında DC və AC komponentləri var. Buna görə AC / DC-Həssas bir monitorinq vahidi lazımdır.

Model:XKCA-01-MD

Sorğu göndərin

Məhsul təsviri

Xinkong, keyfiyyətli xidmət üçün tanınan bir EV şarj cihazı qalıq cari monitorinq vahid istehsalçısı və təchizatçısıdır. Wenzhou Xinkong İdxal və İxrac Co, Ltd, elmi tədqiqat, istehsal və satış inteqrasiya edən yenilikçi bir müəssisədir. Şirkətin satış şəbəkəsi Avropa və Cənub-Şərqi Asiya kimi bir çox ölkəni və bölgələri əhatə edir və məhsulun keyfiyyəti və xidməti müştərilər tərəfindən yaxşı qəbul edilir. Ev şarj cihaz hissələri qalıq cari monitorinq bölməsini bizdən almağa əmin ola bilərsiniz.

XKCA seriyası qalıq cari aşkar modulu, xüsusən elektrikli nəqliyyat vasitələri, elektrikli motosiklet, elektrikli velosipedlər, şarj haqqı və güc təhlükəsizliyi rüsumları üçün ictimai şarj stansiyalarında geniş tətbiq olunur. Sadə istifadə və asan quraşdırma təklif edir.

Xüsusiyyət

■ Tək tədarük +5 v
■ İkili Rəqəmsal Açıq Drenaj Çıxışı, 20MAAC / 6MADC SPRIMIclıq
■ Moduldakı 3 faza əsas dirijorlar (tip. 32a, max. 40a)
■ DC qalıq cari dəyər göstəricisi üçün pwM çıxışı (0 ~ 30ma)
■ Sistem çatışmazlığı üçün səhv çıxışı
■ PCB lövhəsinə quraşdırılmışdır
■ Özünü test funksiyası

Proqramlar

■ Torpaq günahının aşkarlanması

■ Elektrikli nəqliyyat vasitəsi

■ Converter sızma cari aşkarlanması

Standart

■ IEC 62752 qalıq cari tələblər üçün tətbiq olunur

■ IEC 62955 üçün tətbiq olunan RDC-PD üçün qalıq cari tələblər

■ UL2231 qalıq cari tələblər üçün tətbiq olunur

■ komponentlər tam doldurulmuş rohs / çatdırmaq üçün hazırlanmışdır

Məhsulsuzluq

Tipik tətbiq sxematik:

PİN tərifi:

Pin-yox	Pin adı	Funksiya
1	Səhv	■ Sistem çatışmazlığının vəziyyətini göstərmək üçün açıq kollektor çıxış pin ■ Heç bir sistem çatışmazlığı olmadıqda, bu pin GND-yə aparılacaqdır ■ Sistem günahı meydana gəldikdə, bu pin yüksək maneə olacaq
2	Test-in	■ Bu pin 0VDC-yə aparıldıqda, modul sıfır nöqtə sürüşməsini hesablayacaq və kalibrləmə əməliyyatını başa çatdırmaq üçün MCU-da qeydiyyatdan keçmək üçün dəyəri saxlayacaqdır. ■ Kalibrləmə bitdikdən sonra, sistemin düzgün cavab verə biləcəyini yoxlamaq üçün sistemin simulyasiya edilmiş qalıq cərəyanı yaradacaqdır. Bu prosedur zamanı, X20-Out & X6-Out, modul düzgün işlədiyi təqdirdə yüksək maneəyə çevriləcəkdir. DİQQƏT: ■ Test-in funksiyasından istifadə edərkən, qeyri-adi cari axını təmin etmək üçün əsas dövrə kəsilməlidir ■ Bu PİN funksiyasından istifadə edərkən, vaxt diaqram rəqəmini izləyin
3	X6-out	■ Qalıq cari əvvəlcədən təyin edilmiş DC throcpling dəyərini (bu modul üçün adətən 4.5 madc üçün) aşırsa, bu çıxış yüksək empeams vəziyyətindədir ■ Cəmi qalıq cari r.M.S əvvəlcədən qurulmuş hərtərəfli throwpling dəyərini aşdıqda, bu çıxış yüksək impremons vəziyyətindədir ■ Sistem-günah baş verdikdə, bu çıxış yüksək empeams vəziyyətindədir ■ Digər normal şərait üçün bu çıxış aşağı səviyyədədir (GND)
4	X20-out	■ Qalıq cərəyan, əvvəlcədən qurulmuş bütün cərəyan tripi dəyərini (saf-ac üçün 17.8 maac üçün) aşırsa, bu çıxış yüksək empeams vəziyyətindədir ■ Sistem-günah baş verdikdə, bu çıxış yüksək empeams vəziyyətindədir ■ Digər normal şərait üçün bu çıxış aşağı səviyyədədir (GND)
5	Gnd	■ torpaq
6	Vdd	■ Modul elektrik təchizatı, standart gərginlik 5Vdc ■ 3.85 ~ 5.15VDC, güc çıxış qabiliyyəti> 100MA daxil olmaq üçün tələb olunan gərginlik girişi ■ Enerji təchizatı Ripple ≤ 150mv (LP2985A-50DB istinad nişanı üçün LDO dövrə istifadə etmək təklif olunur)
7	Pwm	■ 8khz pwM ilə DC-nin qalıq cari komponentini bildirən ■ Çıxış qətnaməsi = 3.33% / Madc 0 ~ 30madc-dan ■ Dəqiqlik ± 0.5MA haqqında
8	N.C.	■ İstifadə edilmir

Elektrik / etibarlılıq xüsusiyyətləri:

	Kömürləşdirmək	Dəq	Tip	Maksimum	Vahidi
1	İlkin nominal rms cari (1fas / 3fase)		32	40	A
2	Təchizat gərginliyi	4.85	5	5.15	V
3	Ətraf mühitin istiliyi	-40		+105	℃
4	Ətraf mühitin saxlanması istiliyi	-20		+65	℃
5	Statik güc istehlakı			110	mw
6	Elektrik rəsmiləşdirilməsi; ibtidai-ibtidai	6.5			mm
7	Elektrik rəsmiləşdirilməsi; ibtidai orta	10			mm
8	Sürünən məsafə; ibtidai-ibtidai	8			mm
9	Sürünən məsafə; ibtidai orta	10			mm
10	Gərginlik girişi, aşağı səviyyədədir	0		0.6	V
11	Gərginlik girişi, yüksək səviyyədədir	4.2		5	V
12	Nəzəri dizayn həyatı	20			Yamac
13	Əməliyyat hündürlüyü			4000	m

Gəzinti cərəyanı (qalıq cari ilə əlaqəli xüsusiyyətlər):

	Vaqiar	Freq	Dəq	Tip	Maksimum	Vahidi
1	Ac	50hz	15	17.8	20	ma
2	A0	50hz	11	17	26	ma
3	A90	50hz	10	18.5	27	ma
4	A135	50hz	10	22.9	28	ma
5	2pdc	-	3.5	5.0	7	ma
6	3pdc	-	3.1	4.5	6.2	ma
7	S-dc	-	3.0	4.5	6.0	ma

Gəzinti vaxtı (qalıq cari ilə əlaqəli xüsusiyyətlər):

	Vaqiar	Freq	Cərəyan	Tip	Maksimum	Vahidi
1	Ac	50hz	30MA	50	1000	ms
2	Ac	50hz	60MA	16	100	ms
3	Ac	50hz	150ma	15	60	ms
4	Ac	50hz	5a ~ 100a	8.5	60	ms
5	A0	-	42MA	25	100	ms
6	A0	-	84MA	18	60	ms
7	A0	-	210MA	10	60	ms
8	A0 + DC	-	42MA + 6MADC	18	60	ms
9	A0 + DC	-	84MA + 6MADC	15	60	ms
10	A0 + DC	-	210MA + 6MADC	15	60	ms
11	S-dc	-	6MA	48	1000	ms
12	S-dc	-	60MA	16	100	ms
13	S-dc	-	300mA	8.5	60	ms
14	2pdc / 3pdc	-	60MA	20	100	ms
15	2pdc / 3pdc	-	120ma	15	60	ms
16	2pdc / 3pdc	-	300mA	12	60	ms
17	2pdc / 3pdc	-	5a ~ 100a	12	60	ms

Məhsul ölçüsü (mm):

Zamanlama diaqramı:

■ T0, sistem sabitləşməsi üçün gözləmə müddəti, t0≈ 270ms

■ T1 gözləmə müddəti olaraq, T1 ≥ 100 m təklif olunur

■ T2 Kalibrləmə və özünü sınamaq üçün sifariş müddəti, 50MS ≤ T2 ≤ 100 m təklif olunur

■ T3, Self-test üçün gözləmə müddəti olaraq, T3≈ 200ms, 300 m-dən sonra X6-ın oxuması təklif olunur

■ T4, Self-test AC, T4≈ 690ms üçün gözləmə müddəti, 300 m-dən sonra X30-Out oxumaq təklif olunur

■ T5 AC özünü test göstəricisi kimi, T5 × 1580ms

■ T6 DC Self-test işarə müddəti, T6 ≈ 1090ms kimi

Özünü test dövrə:

■ 2-ci DC qalıq cərəyanını yaratmaq üçün ZCT-də genişlənmə

■ Tipik dəyər yaratmaq üçün VDD istifadə etməklə = 6.53 Madc simulyasiya edilmiş qalıq cərəyanı

■ Bu cərəyan, sistemin düzgün işləməsini sınamaq üçün ən çox məhdudlaşdırıcı vəziyyətdir

Rəqəmsal siqnal flip həddi:

■ Siqnalın salınımdan yayınmaq üçün, sürüşmə siqnal çıxışı sürüşmə və bərpa eşikləri ilə qurulmuşdur

■ Sürüşmə həddi Üzərinə X-Out flipi çatdı və bərpa həddinə cərəyan azaldıqda , əlaqəli X-Out flip, aşağı səviyyəli vəziyyətə qayıtdı

■ 100% tipik tipik bir dəyəri kimi qurulur və 55% tipik tipik bir dəyəri kimi qurulur
