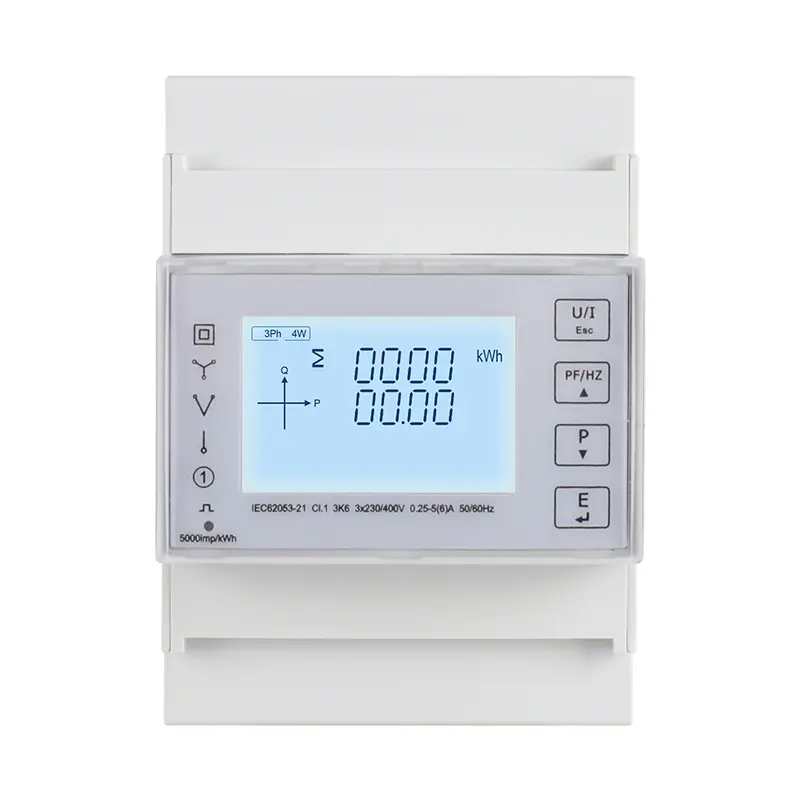

Üç fazalı dörd tel din rels çoxfunksiyalı enerji ağıllı sayğac

Xinkong Elektrik peşəkar üç fazalı dörd məftildir Din Rail Çoxfunksiyalı Enerji Smart Meter İstehsalçısı və Çində təchizatçı. Uzun illərdir ölçülürük. Məhsullarımızın yaxşı qiymət üstünlüyü var və cənub-şərq və Orta Asiya bazarlarının çoxunu əhatə edir. Çində uzunmüddətli tərəfdaş olmağı gözləyirik.

Sorğu göndərin

Məhsul təsviri

Üç fazalı dörd telli Din Rail Çoxfunksiyalı Enerji Smart Meter Din Dəmir Quraşdırması Mutil funksiyası Enerji sayğacıdır. Bu məhsullar edə bilər Dəstək ölçmə və müxtəlif güc parametrlərinin, məsələn, gərginlik, cari, dörd dördbucaqlı gücünün təhlili parametrlər, güc amili və s.; Budhiddi Ayrıca təmin edə bilərlər İki yolla aktiv enerji, reaktiv enerji, aylıq və gündəlik elektrik enerjisi istehlakı ölçülməsi kimi bir çox elektrik enerjisi parametrlərinin ölçülməsi, eyni zamanda elektrik enerjisi parametrinin ölçülməsi, yeni enerji elektrik enerjisi istehlakı statistik təhlili, real vaxt güc monitorinqi və müxtəlif mühitlər üçün güc monitorinqi üçün əlverişlidir Həyat xüsusiyyətləri. RS485 rabitə interfeysi olan bu seriyalar, baud dərəcəsi maksimum Modbus RTU rabitə protokollarını dəstəkləyən 38400b / s. Uzaqdan məlumatların oxunması funksiyasını asanlıqla həyata keçirə və geniş ekranlı LCD və toxunma həssas açarın dizaynını qəbul edə bilər, Hansı yerli görünüşü asanlıqla həyata keçirə və müxtəliflik parametrlərinin işini təyin edə bilər. Məhsulun məlumat təhlükəsizliyini təmin edən parol qorunması funksiyası var.

Üç fazalı dörd telli Din Rail Çoxfunksiyalı Enerji Smart Meter, fotovoltaik inverterin elektrik enerjisi monitorinqi, yeni enerji elektrik enerjisi istehlakının statistik təhlili, güc sisteminin gücləndirilməsi və ağıllı binaların gücləndirilməsi üçün hazırlanmışdır. Tam rabitə funksiyası müxtəlif idarəetmə sistemləri, SCADA sistemləri və Enerji idarəetmə sistemləri.

Xüsusiyyət

Maksimum cari 100adirect girişi

DIN Rail montajı, standart 4 modul eni.

Çox funksiyalı parametr ölçmə, gərginlik, cari, aktiv güc, reaktiv güc, aydın güc, güc amil, faz bucağı və s.

İki tərəfli güc, tələb və digər statistik məlumatlar kimi müxtəlif statistik məlumatlar və yerli saxlama funksiyalarını təmin edin. Son 12 ay ərzində aylıq elektrik enerjisi istehlakı statistikasını təmin edin və son 31 gün üçün gündəlik elektrik istehlakı statistikası

RS485 rabitə funksiyasını dəstəkləyin, 38400b / s-dək Baud Rate, Modbus RTU Protokolunu dəstəkləyin.

Bir OptOCOUPLER nəbzi çıxış interfeysini dəstəkləyir və çıxış parametrləri təyin edilə bilər.

LCD yeniləmə vaxtı 1 saniyədir, Əl ilə və ya avtomatik dəstək Sürüşmə ekranı (yapılandırılabilir)

Parametrlər

1. Bölmə ölçə və göstərə bilər
Ani rms Dəyər
Cərəyan	Faza başına, neytral
Gərginlik	L-l, l-n
Tezlik	45 ilə 65hz
Aktiv güc	Total və hər mərhələ
Güc faktoru	Total və hər mərhələ
Enerji Dəyərlərə (daxil edin: İdxal, İxrac, İdxal + İxrac)

Fəal enerji	0 ilə 9999999.999 kVt / saat
Çox tarif Aktiv Enerji (T1 - T4)	0 ilə 9999999.999 kVt / saat
2. Bölmə ölçə bilər və ünsiyyət oxuyur
Enerji Dəyər
Görünən enerji (cəmi)	0 ilə 999999999999 maya
Çox tarif reaktiv Enerji (T1 - T4)	0 ilə 9999999.99999999999: İdxal, ixrac, İdxal + İxrac
Son 12 ay ərzində aylıq elektrik istehlakı	Ümumi aktiv enerji Aralığı: 0 - 9999999.999 kVt / saat
Son 31 gün üçün gündəlik enerji istehlakı	Ümumi aktiv enerji Aralığı: 0 - 9999999.999 kVt / saat
3. Bölmə həll edilə bilər
Rabitə sinfi	Modbus ünvanı, baud nisbəti, paritet bit, bitmə bit
Sistem konfiqurasiya sinfi	İstifadəçi şifrəsi (HMI), güc sistem növü
Pulse Çıxış Sinifi	Pulse çıxış növü, nəbz çıxışı genişliyi, nəbz çıxışı dərəcəsi
Zaman sinfi	Avtomatik sürüşmə ekranı vaxtı, backletit Vaxt, sistem vaxtı (RTC), tarif vaxt

Xüsusiyyət

Elektrik Xüsusiyyət
Ölçmə növü		AC sistemində harmonika daxil olmaqla RMS, 1p2w, 3p3w, 3p4w dəstək
Ölçmə dəqiqliyi	Gərginlik, cərəyan	Sinif 0,5, IEC 61557-12
	Aktiv güc	1-ci sinif / 0.5, IEC 61557-12
	Reaktiv güc	2-ci sinif, IEC 61557-12
	Aydın güc	1 sinif, IEC görə 61557-12
	Fəal enerji	1 / 0.5s sinif, IEC 62053-22, IEC 61557-12
	Reaktiv enerji	2-ci sinif, IEC 62053-23, IEC 61557-12
	Güc faktoru	1 sinif, IEC görə 61557-12
	Tezlik	Sinif 0,2, IEC 61557-12
	Lağatmazlıq	2-ci sinif, IEC 61557-12
Məlumat yeniləmə dərəcəsi		1 saniyə. Könüllü 100 ms
Giriş-Gərginlik	Flotage Spleen (bir)	230 Vac (L-N) / 400 Vac (L-L)
	Birbaşa əlaqə	Ölçülmüş diapazlı: 85-275 vak (l-n), 85 ~ 480 vo (l-l)
	Tezlik diapazonu	45 ilə 65 Hz
	Yük yükləmə qabiliyyəti	2 * 1 saniyə
Girişin cərəyan	Ölçülü	0.005 - 100 A, əsas cərəyan (IB) 10a
Girişin cərəyan	Yük yükləmə qabiliyyəti	30 * IMAX 0.01 saniyə
Nəbzi	İnterfeys növü	Açıq Kolleksiyaçı OptOCOUPLER
	Nəbzi	400 / 100/10 / 1 Imp / KWH (Kvarh) (konfiqurasiya edilə bilər)
	Nəbzi eni	60/100/200 millisaniye (yapılandırıla bilən), defolt 100milliseconds
	Pulse çıxış növü	İdxal / İxrac / Ümumi Aktiv Enerji, İdxal / İxrac / Ümumi Reaktiv Enerji (Yapılandırıla bilər)
	Sinif	A sinif, IEC görə 62053-31
	Giriş gərginliyi	5 ~ 27 VDC
Paneldə nəbz göstəricisi işığı		Pulse Daimi 400 Imp / KWH
Real-time saat dəqiqliyi		0.5 s / d

Mexaniki Xüsusiyyət
IP qorunması dərəcəsi (IEC 60529)	IP51 ön displey, IP30 metr bədəni üçün hazırlanmışdır

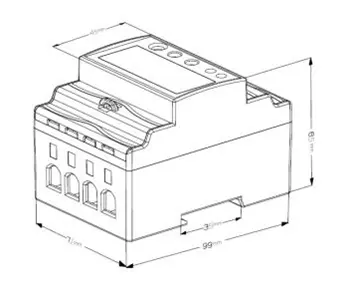

Ölçülər (W X H X D)	99 x 71 x 65 mm
Montaj mövqeyi	Din dəmir yolu
Sayğac işinin materialı	UL 94 V-0
Ətraf mühit Xüsusiyyət
İşləmə temperaturu	-25 ilə + 55 ℃
Saxlama temperaturu	-40 ilə + 80 ℃
Rütubət	<90%, kondensasiya
Çirklənmə dərəcəsi	2
Hündürlük	2000 m-ə qədər
Vibrasiya	10 Hz 150hz, IEC 60068-2-6
Elektromaqnit Xüsusiyyət
Elektrostatik axıdılması	Səviyyə 4, IEC 61000-4-2 (1)
Radiasiya edilmiş sahələrə toxunulmazlıq	Səviyyə 3, IEC 61000-4-3 (1)
Elektrikli keçidlərə toxunulmazlıq	Səviyyə 4, IEC 61000-4-4 (1)
Ardından toxunulmazlıq	Səviyyə 4, IEC 61000-4-5 (1)
Narahatlığa toxunulmazlıq	Səviyyə 3, IEC 61000-4-6 (1)
Maqnit sahələrinə toxunulmazlıq	IEC 61000-4-8 (1)
Gərginlikli damcılara toxunulmazlıq	IEC 61000-4-11 (1)
Radiasiya edilmiş tullantılar	Sinif b, EN55011 görə
Emissiyalar keçirildi	Sinif b, EN55011 görə
Harmonika	IEC 61000-3-2 (1)
(1): Təcrübə testi IEC61326-1-də sənaye dərəcəli məhsulların sinif tələblərinə uyğun olaraq həyata keçirilir
Təhlükəsiz
Ölçmə kateqoriyası	Cat III, IEC 61010-1
Overvoltage kateqoriyası	Cat III, IEC 61010-1
İzolyasiya	AC Gərginlik Testi: 1 dəqiqə 4 kV
İzolyasiya	İmpuls gərginliyi testi: 6kv - 1.2 / 50μs dalğa forması
Qoruyucu sinif	II, IEC61010-1
Rabitə
Standart və protokollar interfeysləri	2 telli RS485, Modbus RTU
Buad dərəcəsi	1200 ilə 38400 BPS, Defolt 9600 BPS-dir
Paritet	Heç biri, hətta, tək, defolt deyil
Bitişdirmək	1 və ya 2, standart 1-dir
Cavab vaxtı	<100ms
Transmissiya rejimi	yarımseçal
Transmissiya məsafəsi	1000 m-ə qədər
Maks. Avtobus yükləmə	64 ədəd
