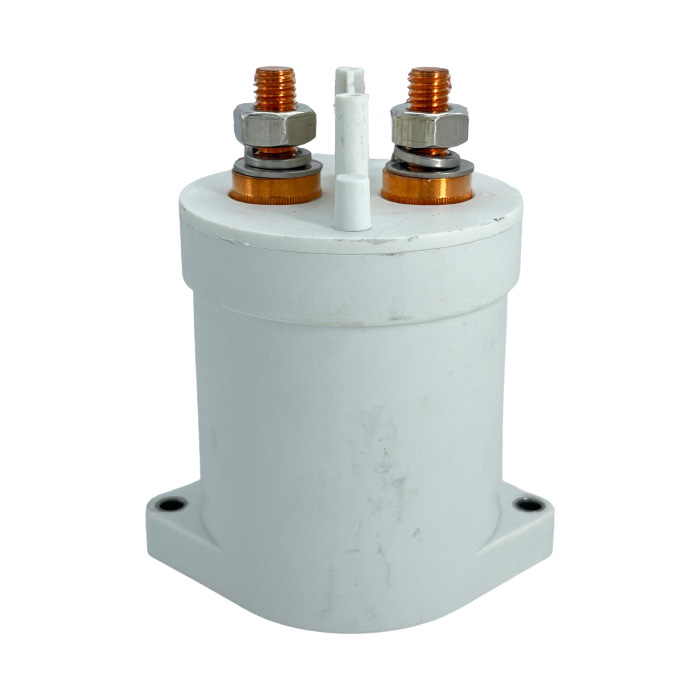

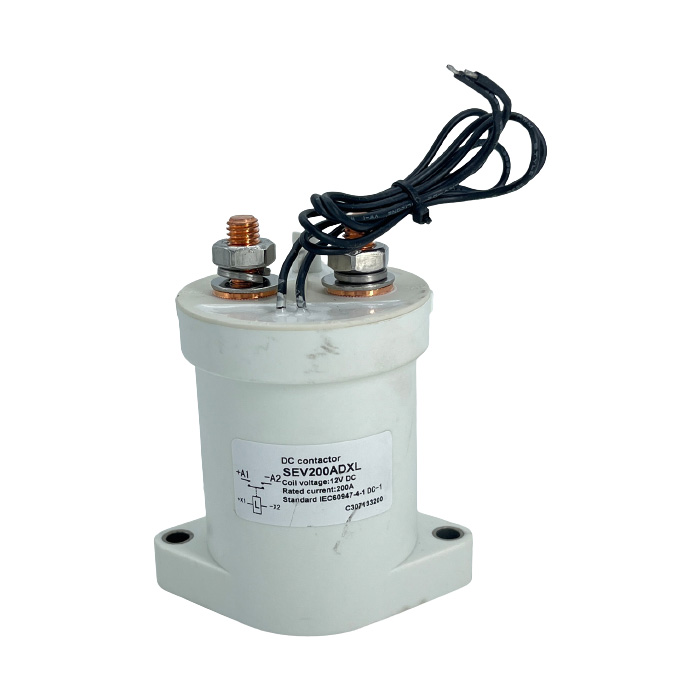

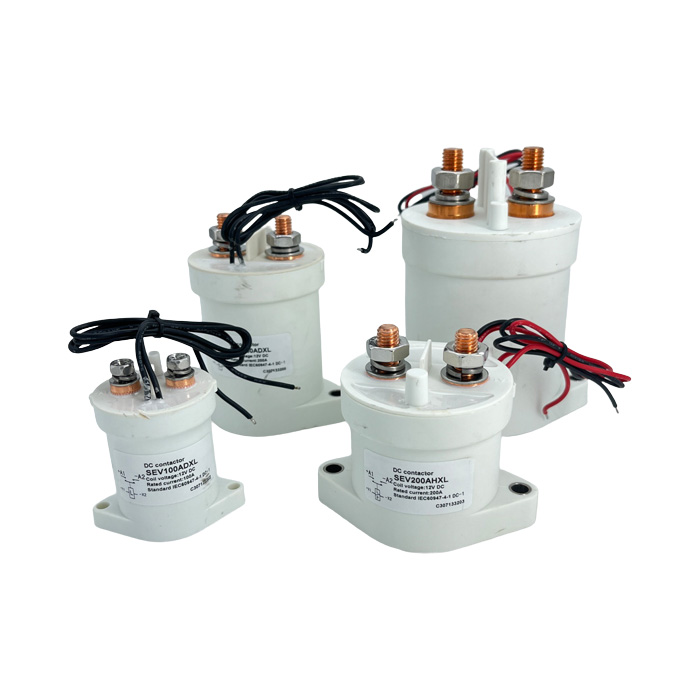

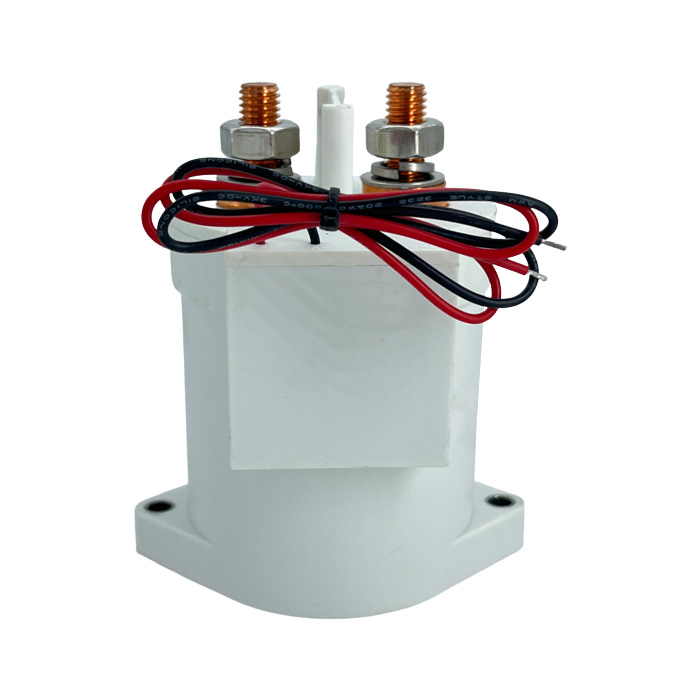

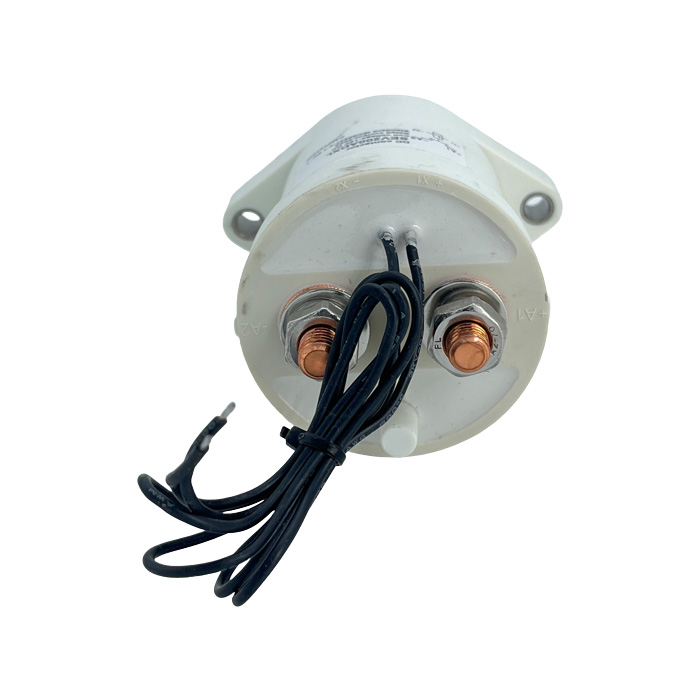

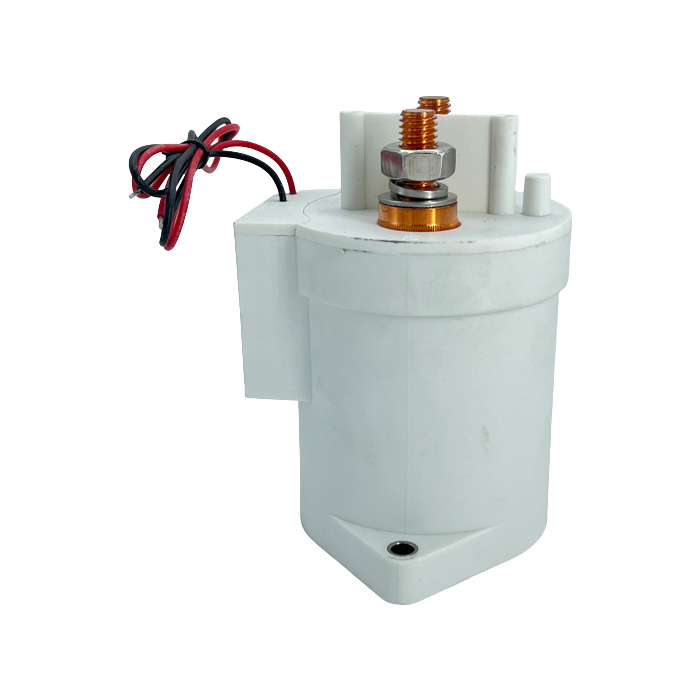

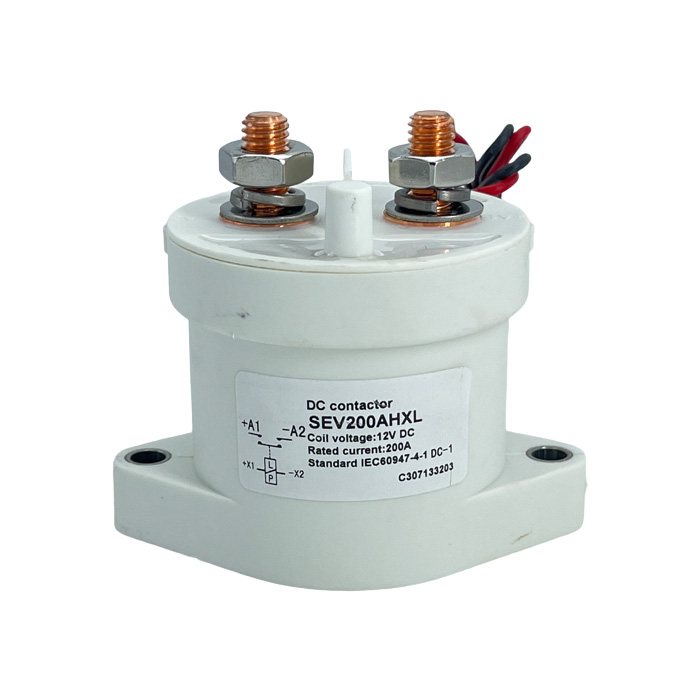

Günəş və Rabitə Sistemi üçün Yüksək Gərginlikli DC Kontakt Releləri

Əlaqə Forması

1 NO(SPST-NO) və ya 1NC(SPST-NC)

Bobin nominal gərginliyi (DC V)

DC6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, DC220V, AC220V və s.

Əlaqə gərginliyi (DC V)

5-1000V

Kontakt dövrə nominal yük cərəyanı (DC-1)

800A

100A başına kontaktlar arasında tipik gərginlik düşməsi

≯80mV

soyutma gərginliyi (20±5)℃ (V)

≯70%

(20±5)℃(V) səviyyəsində soyutma düşmə gərginliyi

≯35%,≮5%

İş gərginliyi diapazonu 40 dərəcə santigrat bobin

0,8-1,2 Us

İşdən çıxma vaxtı (açmaq üçün kontakt yoxdur)

80ms

Çəkmə vaxtı (bağlamaq üçün kontaktlar yoxdur)

20ms

maksimum əlaqə sıçrayış vaxtını birləşdirin

10 ms

Maksimum əlaqə sıçrama vaxtını ayırın

7 ms

İzolyasiya Müqaviməti

100MΩ

Müqavimət göstərmək üçün elektrik gücü

50Hz/60Hz 2200VAC 1 dəqiqə

Qırıla bilən tipik nasaz cərəyanlar

48V DC-də 1500A/5ms

Bobin gücü (W)

Başlanğıc: 30-60, Saxla: 4-10

Bobinin temperatur yüksəlməsi (K)

≤15

Çıxan terminalda temperatur artımı (K)

≤65

Elektrik ömrü

20000 dəfə

Mexanik həyat

300 min dəfə

İş spesifikasiyası

Davamlı

Əlaqə materialı

Ərinti

Başlama vaxtı (Maks.)

130 ms

Maksimum keçid cərəyanı

3000A 320VDC（1 dəfədən çox）

Maksimum keçid gücü

1000kVt

Yük terminalının növü

M10 qızılgül

Bobin terminal növü

0,3 kvadrat silikon tel, 390 mm uzunluğunda

Köməkçi kontaktın nominal yükü (seçin)

3A/30VDC

Test təşkilatının sertifikatı

CE, FCC, RoHS
