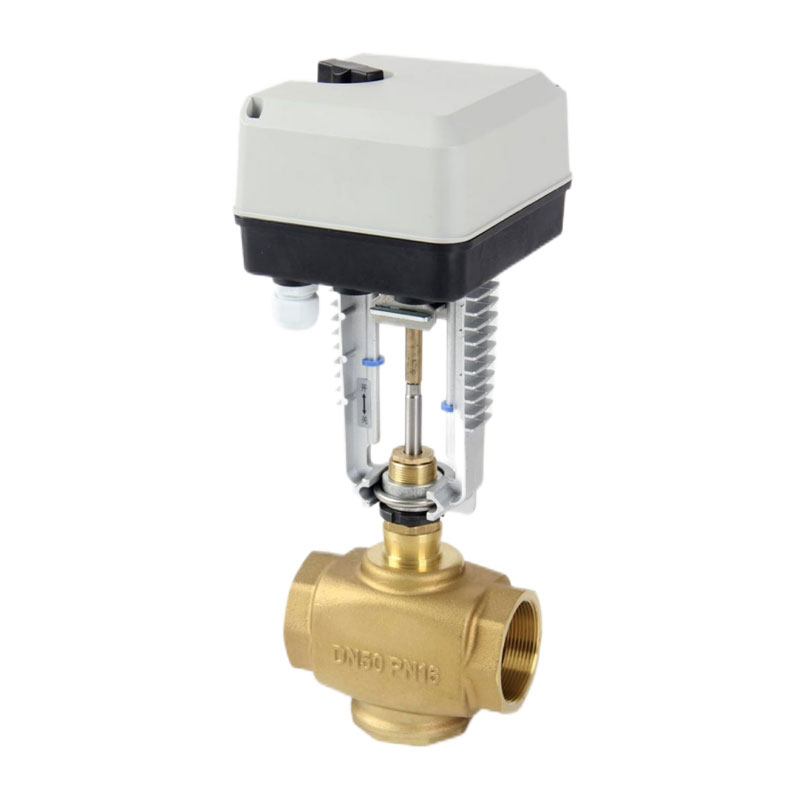

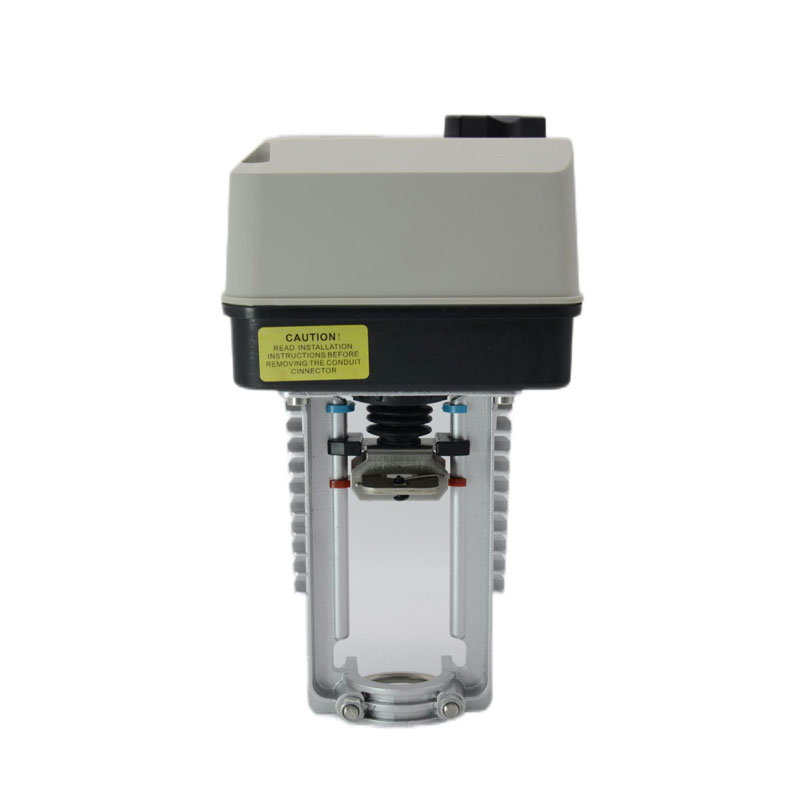

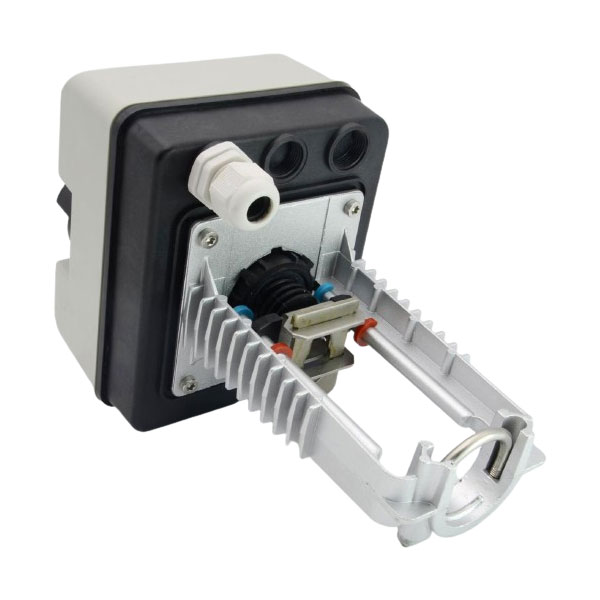

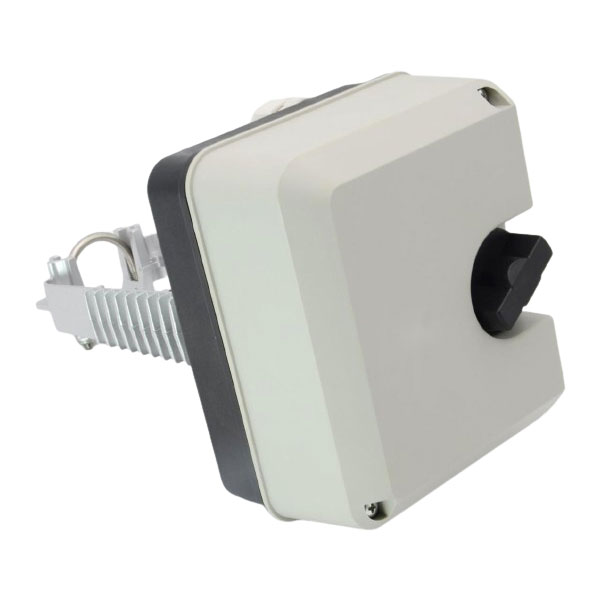

A8088 Seriyası Elektrik Ötürücü

Məhsul Xüsusiyyətləri

◆ Heç bir birləşdirici çubuq tələb olunmur, sadə və sürətli quraşdırma

◆ Aşağı enerji istehlakı, texniki xidmət tələb etmir

◆ Fail-safe mövqe isteğe bağlıdır (nəzarət siqnalı olmadıqda)

◆ DC0 (2) ~ 10V giriş siqnalı (analoq)

◆ DC2 ~ 10V əks əlaqə siqnalı (analoq)

◆ Son nöqtə limiti və əl ilə keçid

◆ Korroziyaya qarşı dizayn

◆ Klapanın dəqiq yerləşdirilməsi

◆ Stroke uyğunlaşma funksiyası (analoq)

Texniki Parametrlər

Naqil diaqramı

Məhsulun quraşdırılması

1. Sürücünü klapan gövdəsinin yuxarı boynuna qoyun, Quraşdırma vintini bərkitmək üçün 4 mm Allen açarından istifadə edin.
(Qeyd: Əvvəlcə sağ vidayı düzəldin)

2. Sabit sıxacını itələmək üçün yay tərəfdən itələyin; Kök qapağını qaldırın və gövdə qapağının başlığını sabitlənmiş yerə quraşdırın sıxac yivi

3.Gövdə qapağının bərkidici qısqacını gevşetin, sonra gövdə qapağını sıxın; Sabit sıxacın gövdənin qapağını sıxdığını yoxlayın.

4. Əl ilə işləyən fırlanan düyməni açın və sonra gevşetin sürücü korpusunun vidası,Qabı açın

Məhsulun Əməliyyatı

Sürücü klapan sapı yuxarı və ya aşağı olan geri çevrilə bilən sinxron mühərriklə idarə olunur. Vana bacardıqda tam açılsa və ya bağlansa, sürücüdə reaksiya qüvvəsi yaranacaq, sürücünün içindəki mikro açar enerjisi kəsiləcək və sürücü işini dayandıracaq. Siqnal olmadıqda istənilən nöqtədə sabit dayanın. Sürücünün artan nəzarətçisi tərəfindən göndərilən siqnal motorun saat yönünün əksinə dönməsinə səbəb ola bilər və ya saat yönünün əksinə

Model Ölçüsü

Ehtiyat tədbirləri

◆Sürücüyü təmir edərkən, maşın hissələrinin zədələnməsinin qarşısını almaq üçün enerji təchizatı söndürülməlidir və ya itkilərə səbəb olmaq üçün elektrik sızmasından qaçın.

◆ Enerji qoşulduqda naqili qoşmağa və ya ayırmağa çalışmayın.

◆ Su sızmasının və daxili hissələrin və mühərriklərin zədələnməsinin qarşısını almaq üçün sürücü qorunmalıdır.

◆ Sürücü istilik izolyasiya materialı ilə örtülməməlidir.
